TL16C752CIRHBR具有64字节FIFO的双通道UART

产品型号：TL16C752CIRHBR

产品品牌：TI/德州仪器

产品封装：VQFN32

产品功能：低功率放大器

TL16C752CIRHBR特性

●SC16C752B 和 XR16M752 引脚兼容其他增强功能

●支持 1.8V、2.5V、3.3V 或 5V 电源

●运行温度范围为 –40°C 至 85°C

●支持高达：

48MHz 振荡器输入时钟 (3Mbps)，面向 5V 工作电压

32MHz 振荡器输入时钟 (2Mbps)，面向 3.3V 工作电压

24MHz 输入时钟 (1.5Mbps)，面向 2.5V 工作电压

16MHz 输入时钟 (1Mbps)，面向 1.8V 工作电压

●64 字节发送/接收 FIFO

●可通过软件选择的波特率发生器

●用于直接存储器存取 (DMA)、中断生成以及软件或硬件流控制的可编程且可选的发送和接收 FIFO 触发电平

●软件/硬件流控制

可编程的 Xon 和 Xoff 字符，可选“Xon 任意”(Xon Any) 字符

可编程的自动请求发送 (RTS) 和自动清除发送 (CTS) 调制解调器控制功能（CTS、RTS、数据准备就绪 (DSR)、数据终端就绪 (DTR)、振铃指示器 (RI) 和载波检测 (CD)）

●DMA 信号传输功能，用于 PN 封装中的数据发送与接收

●RS-485 模式支持

●红外数据协会 (IrDA) 功能

●可编程休眠模式

●可编程串行接口特性

5、6、7 或 8 位字符，可生成 1、1.5 或 2 个停止位

偶校验、奇校验或无奇偶校验位生成与检测

●错误启动位和线路中断检测

●内部测试和环回功能

TL16C752CIRHBR说明

TL16C752CIRHBR是一款双路通用异步收发器 (UART)，具有 64 字节先入先出 (FIFO) 以及自动硬件和软件流控制功能，数据传输速率最高可达 3Mbps。该器件具备增强 功能的磁场感测解决方案。该器件具有一个传输字符控制寄存器 (TCR)，可存储接收到的 FIFO 阈值电平，用于在硬件和软件流控制过程中启动或停止传输。

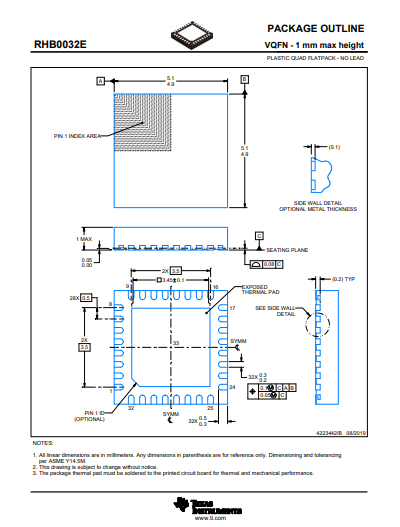

封装图
